勇竹星延时板市电220V供电10A单声道延时直流继电器喇叭保护板10A

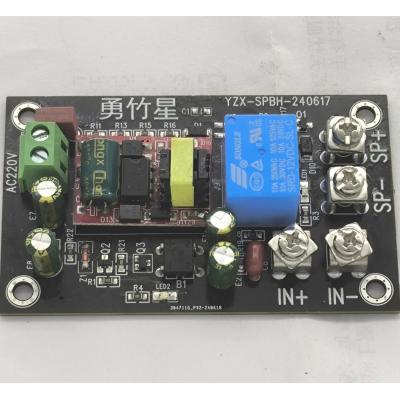

勇竹星喇叭保护电路板

供电电压：AC110-240V  50/60HZ

喇叭保护电流：10A

尺寸：84.3*51*20MM 四周四个螺丝孔中心距离板边XY均5MM

板子自带宽电压工作的开关电源，大大方便用户使用，市面上很多需要交流12-24V等等独立供电的，还要专门找个工频变压器才行。

接通市电以后，延时大约几秒钟以后，继电器吸合，接通喇叭线路，可以避免开机瞬间噗噗声，如果功放输出端检测到直流成分大约4V以上关闭继电器，断开喇叭回路，保护喇叭避免损坏！

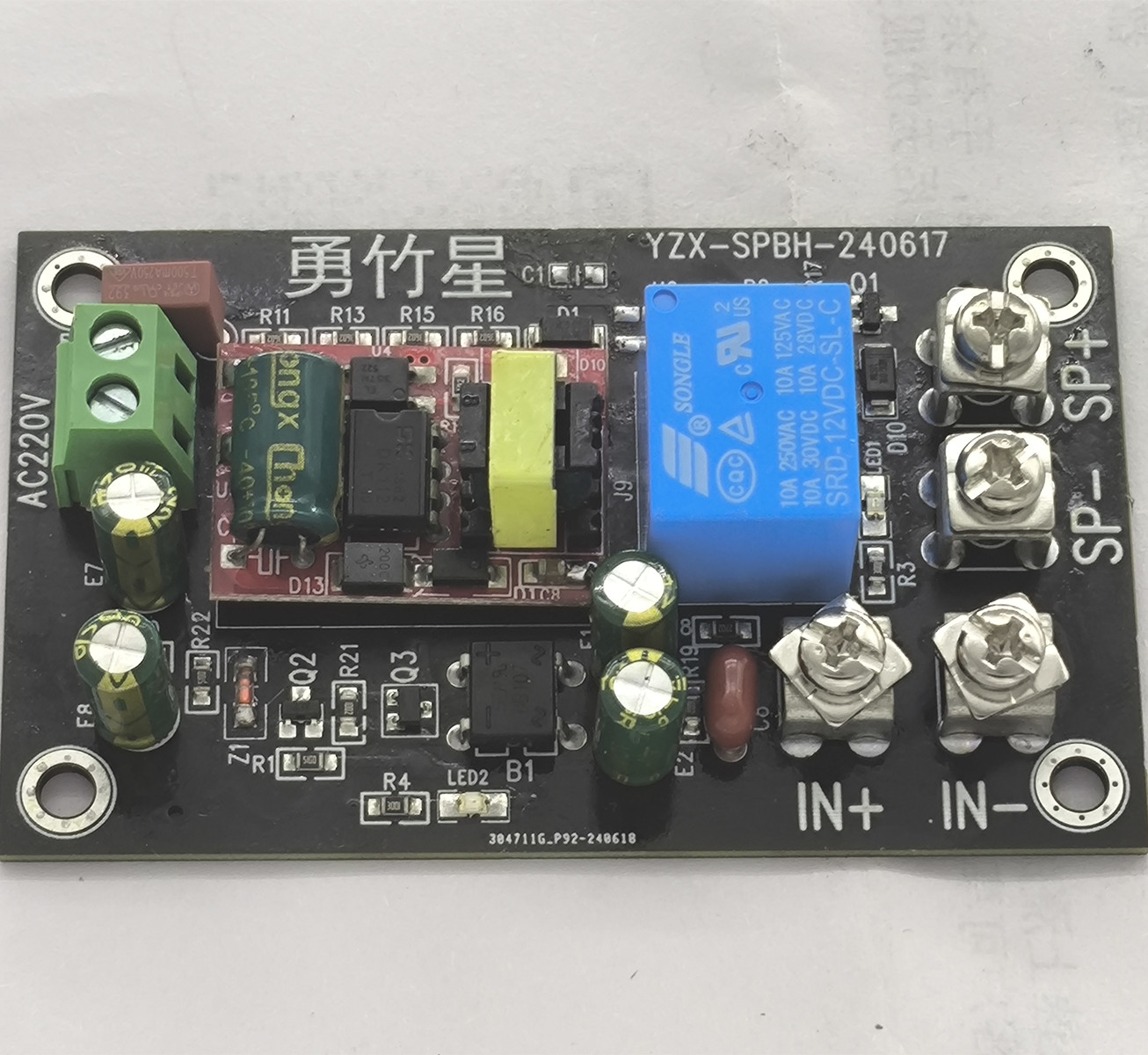

接线端子定义：

绿色端子2PIN的那里接市电220V

IN+接功放板输出端正极    IN-接功放板输出端负极

SP+接喇叭正极    SP-接喇叭负极
