产品名称 : | 勇竹星IR2092单声道1KW大功率D类HIFI数字功放板裸板无底噪专业级 |

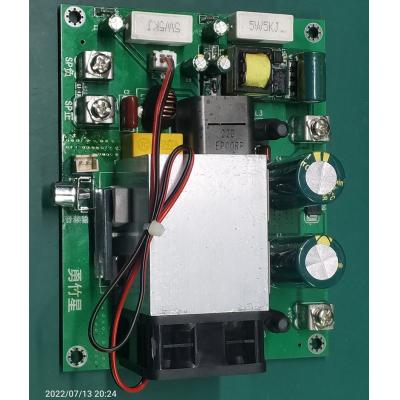

勇竹星品牌最新款单声道1000瓦数字功放板
工作电压:正负55-80V(建议选择本店±55-80V的1KW功放开关电源)
输出功率:最大1000瓦@4欧 500瓦@8欧
增益:45db左右
尺寸:125*100*43mm左右,以实物为准!
输入音频信号:RCA莲花插座或者2.54插座均可
四周均有螺丝孔,孔中心距离板边xy距离均5mm,方便安装固定
输出音频信号为细条标准正弦波,用过2092功放板的就知道连ir原厂的功放板输出都是带高频信号宽正弦波,咱们这个板子可以滤除那个宽条高频波,降低纹波和noise

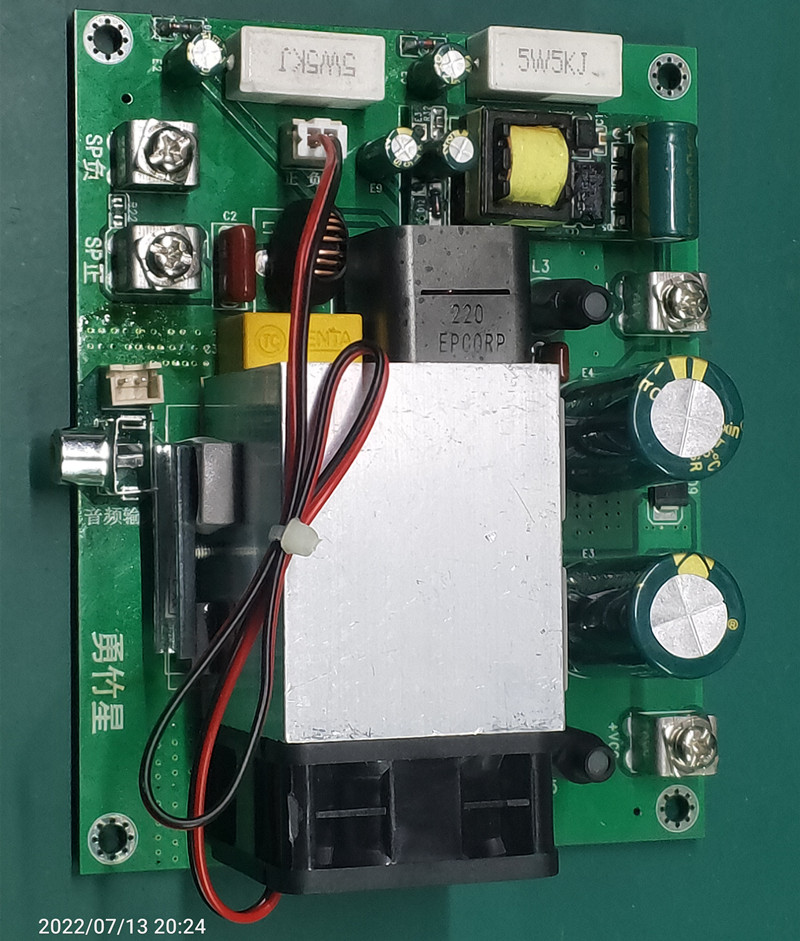

散热器采用口字形散热器,默认带风扇一起发货,芯片驱动板巧妙的放进散热片中间出风口位置,为大功率输出芯片低温工作保驾护航。

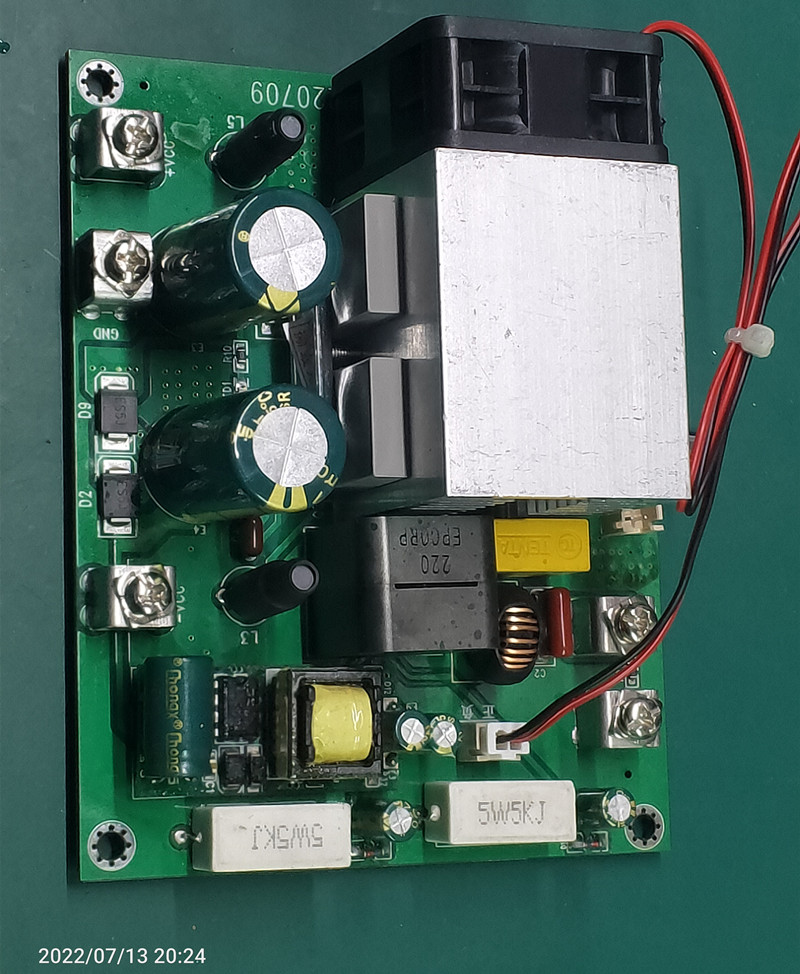

前级降压电阻采用5瓦大功率水泥电阻,长时间工作此处只是温热,且在风扇风路范围之内,为芯片前置级提供稳定的工作电压!
功率电感采用屏蔽电感,位置也放置在风扇口可以吹到的范围,这个板子最绝的地方就是散热风路设计,几乎可以覆盖到所有可能发热的元器件!
独立辅助电源直接用我们现有的12v 1a恒压电源模块,为风扇和主芯片提供稳定的供电!
板载温控开关,散热片温度超出85度以后自动关闭芯片输出!
这个板子的音质可以吊打市面上所有D类功放板,勇竹星,你值得信赖的品牌!
更多资讯请登陆www.yongzhuxing.com
建议配套我们的开关电源一起购买,也有开关电源和功放板一体的板子,节省电源板到功放板的连线!
注意:+VCC GND -VCC分别对应开关电源的直流﹢65V 0V -65V 不可接反,一定要检查仔细以后再通电,不要使用过高的电压供电,以免损坏功放板!
功放板自带DC-DC电路降压电路,比一些线性稳压到12V的功放板效率高得多
