勇竹星单声道1500W@4欧D类数字功放板750W@8欧HIFI无底噪专业级

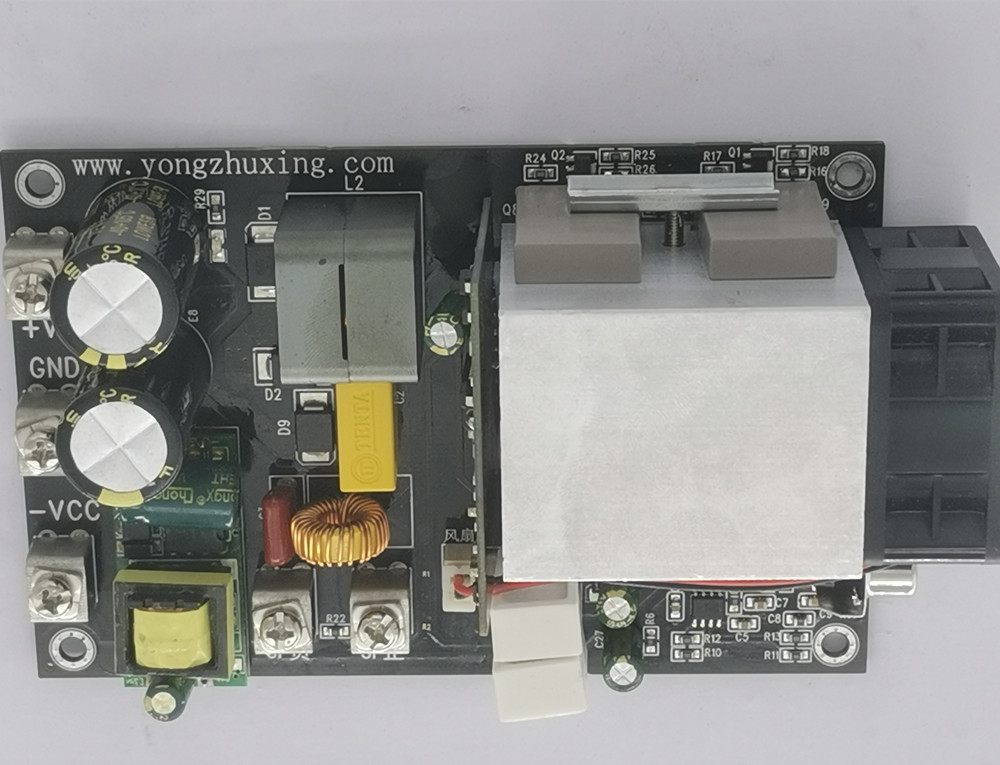

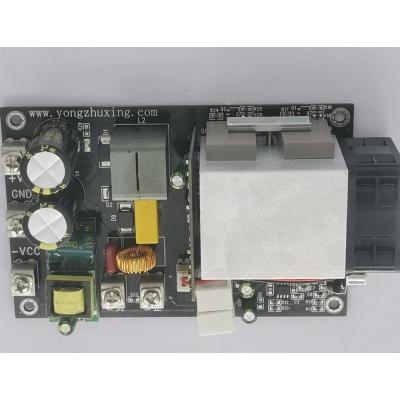

勇竹星品牌最新款单声道1500瓦数字功放板
工作电压：正负70-120V（建议选择本店±70-120V的1500W功放开关电源）
输出功率：最大1500瓦@4欧 750瓦@8欧（单声道非桥接）
尺寸：130.8*85.8*43mm左右，以实物为准！
输入音频信号：RCA莲花插座或者2.54插座均可
四周均有螺丝孔，孔中心距离板边xy距离均5mm，方便安装固定
输出音频信号为细条标准正弦波，用过数字功放板的就知道连ir原厂的功放板输出都是带高频信号宽正弦波，咱们这个板子可以滤除那个宽条高频波，降低纹波和noise

主图视频测试条件，用±120V给功放板供电，输出用8欧大功率电阻，输出接示波器打在2V档10倍衰减，每格20V,输出接音频分析仪监测音频输出有效电压值（上面窗口）输入1KHZ正弦波信号，调节音频信号幅度，观察示波器输出波形、观察有效输出电压值，功率计最高到了1150瓦左右了，绝对足足的功率）
散热器采用口字形散热器，默认带风扇一起发货，芯片驱动板巧妙的放进散热片中间出风口位置，为大功率输出芯片低温工作保驾护航。

散热片温度超50度的时候，自动开启风扇，低于50度的时候风扇不转，这样可以延长风扇寿命！
功率电感采用屏蔽电感，温升低，音质好！
独立辅助电源直接用我们现有的12v 1a恒压电源模块，为风扇和主芯片提供稳定的供电！
板载温控开关，散热片温度超出75度以后自动关闭芯片输出！
更多资讯请登陆www.yongzhuxing.com

建议配套我们的开关电源一起购买，节省电源板到功放板的连线！

注意：+VCC  GND -VCC分别对应开关电源的直流﹢75V 0V -75V  不可接反，一定要检查仔细以后再通电，不要使用过高的电压供电，以免损坏功放板！

功放板自带DC-DC电路降压电路，比一些线性稳压到12V的功放板效率高得多
