勇竹星PFC LLC功放开关电源600W 单电压直流输出 3255 48V 36V60V

不知道怎么选择功放开关电源的看这个帖子

https://www.yongzhuxing.com/article.php?id=155



由于每种不同的参数会用到不同耐压的元器件，所以实物会和图片有所不同的，加上每批次来料的部分原料的外观颜色会有一些不同，但是参数一样，不影响使用，特别介意的慎拍！



输入:AC180-240V 50/60HZ

输出:主电压 为单电压输出，可以小范围微调，最佳状态是最高输出电压附近

PFC功率因素：0.993

转换效率：90-95%（输出主电压越高的时候效率越高）

尺寸：130*88*46mm左右（以实物为准）

纹波：峰值0.3%左右（测试纹波要用同轴电缆，外层地线越短影响越小，用示波器探头测试数值会偏大，因为探头地线长了有影响数值偏差），按纹波平均值的话，万分之二左右，这个指标已经非常漂亮了！

电感独立，热量小一些，更加稳定，另外电压也可微调

适合驱动所有类型功放板，甲类功放板长期满载的话，需要加风扇散热！

B站视频链接地址：https://www.bilibili.com/video/BV1gL411n7tf

可以微调电压的开关电源，最高输出电压是其最佳状态，调低电压的时候，如果负载比较轻的时候，容易导致开关电源从定脉宽模式进入间歇模式，间歇模式必然会导致脉宽的改变，如果有些功放板噪声抑制不佳的话，就容易导致静态噪声，解决方案其实很简单，在输出+VCC与地之间加一个假负载，例如搞一个大功率水泥电阻，具体加到多少改善实验决定，因为不同的板子会有所不同，配套功放板的最高工作电压必须低于开关电源最高输出电压的90%，那么开关电源在最高电压输出的情况下，静态时波形是最干净的，这一点希望各位朋友选择电源电压的时候要留意！不清楚怎么选择的可以查看我们论坛相关帖子里面写的如何给功放板选择合适的开关电源等内容。

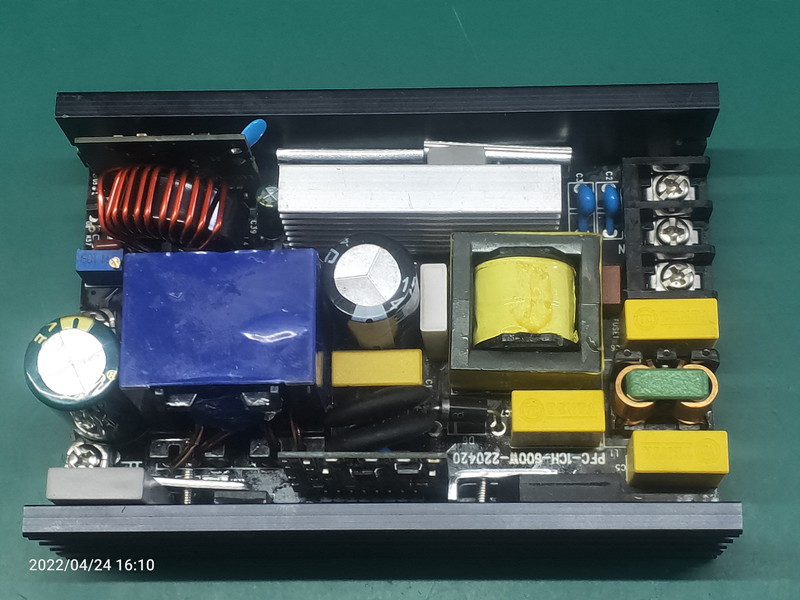

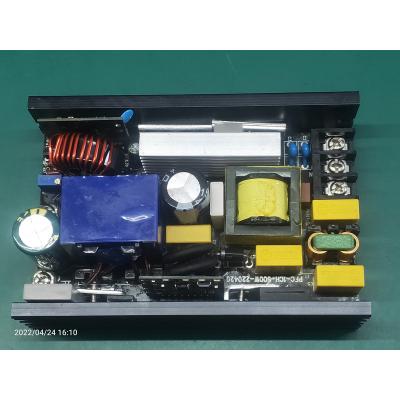

LLC控制板和pfc部分各自独立用一块小板，所有功率管共用U形散热器兼具外壳，连续负载的场合要加风扇，外壳装有85度温控开关
