AC-DC正负电压1200W LLC谐振功放开关电源±36V±50±70V直流裸板

本店价:¥208.00

市场价:¥208.00
会员购买享有折扣

会员价格

会员等级 会员价格
普通用户 ¥208.00
批量下单 ¥208.00
已售出 5 件|0 人评价

规格参数

产品名称 : AC-DC正负电压1200W LLC谐振功放开关电源±36V±50±70V直流裸板
产品品牌 : 勇竹星

产品介绍

不知道怎么选择功放开关电源的看这个帖子

https://www.yongzhuxing.com/article.php?id=155





默认参数:

输入:AC200-240V 50/60HZ

输出主电源:正负电压输出 ,拍时候请选择清楚电压



拍时候请选择清楚电压参数,空载情况下输出电压有点跳动属于正常现象,这是空载芯片工作在间歇通电模式,这完全属于正常现象,带个10瓦左右假负载即可,设计方肯定是知道这个情况的,因为任何功放板待机基本都有10瓦左右的耗电的,如果加个假负载的话,除了能满足部分心理强迫症患者以外,根本没有其它用处,只会增加发热、降低效率!

另外空载的时候正负电压有一定误差属于正常现象,过于较真的强迫症患者慎拍,因为开关电源稳压是以控制+VCC这一路的,这一路相比-VCC仅仅增加了光耦431等元件耗电,因为-VCC没有其它耗电的,所以-VCC滤波电容的两端电压为峰值虚电,虽然板子上有加一个泄放电阻,但是不可能针对所有输出电压,有那么一点点偏差丝毫不影响使用的,原因就是这个,懂的人自然懂,不要过于较真这个!万一看了这段描述你还是有强迫症的人,请你在-VCC对地之间加个泄放电阻即可,例如10K 33K等等,实验决定加到合适阻值的电阻的时候正负电压你觉得满意了为止!说实话强迫症患者且又啰嗦的客户真的很怕遇到这样的,没事找事咨询个没完没了的已经被我拉黑一个客户了,烦透了都!

(主电压和辅助电压不共地,完全隔离)开关电源控制主电压为主的,主电压必须要带一定负载的情况下用辅助电压,如果主电压空载,芯片认为开关电源输出电压到了就要关闭芯片,不可以只用辅助部分而不用主电压。

辅助电源:正负12V 0.5A(主电压和辅助电压不共地,完全隔离)

转换效率:90-95%(输出主电压越高的时候效率越高)

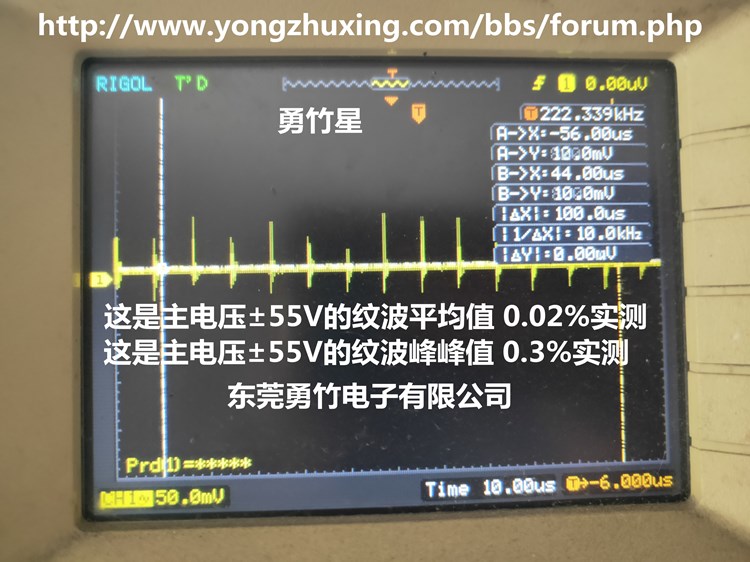

纹波:峰值0.3%左右(测试纹波要用同轴电缆,外层地线越短影响越小,用示波器探头测试数值会偏大,因为探头地线长了有影响数值偏差),按纹波平均值的话,万分之二左右,这个指标已经非常漂亮了!完美替代笨重的环牛!



主电源输出可以按要求定制电压,辅助电压不可以改变

近期以来由于原材料大涨,供货商库存原料有限,部分元器件如变压器等经常面临缺货,我们会做好几个版本的作为备份同时出货,再加上产品不断在更新改版,所以宝贝图片仅供参考,以实物为准,介意的慎拍!

由于每种不同的参数会用到不同耐压的元器件,所以实物会和图片有所不同的,加上每批次来料的部分原料的外观颜色会有一些不同,但是参数一样,不影响使用,特别介意的慎拍!













谈谈用料:

看看输出端子,除螺丝外,我们用上的是铜脚大电流端子,同行产品很多用的铁脚小电流端子,连个端子钱都要节省的板子,你觉得别的地方他们会不省吗?

散热片上加有温控,温度升高到一定程度后触发保护模式。



裸板尺寸:167.8*123*45MM左右,以实物为准!

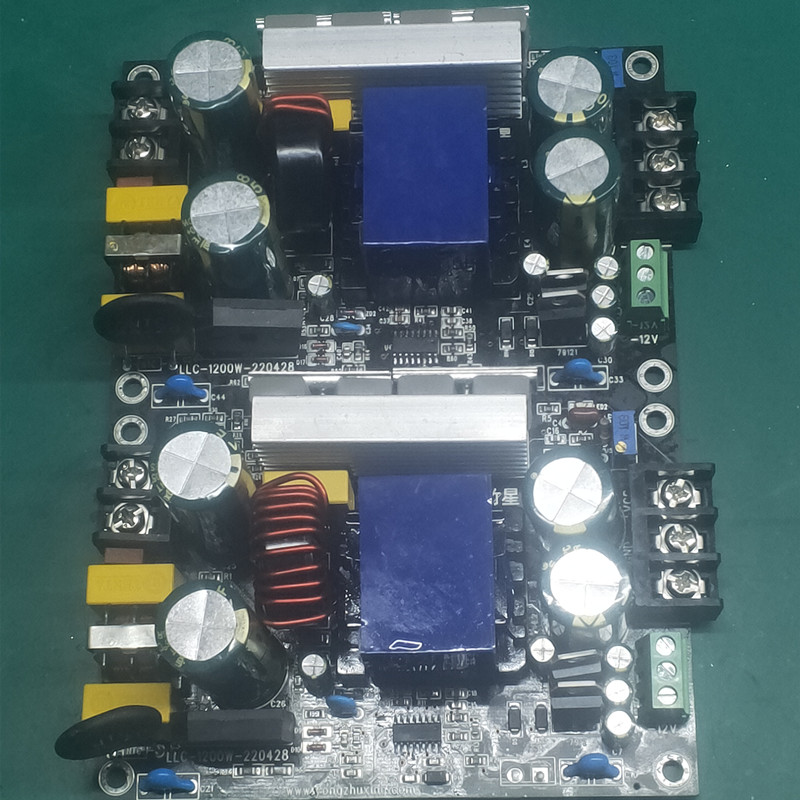

等于两片独立600W开关电源做在一张板子上面了,对比单片1200W的板子会多出独立主电压及辅助电压,两片主电压之间根据具体需要可以并联也可以串联,可以灵活使用,也可以按要求定制不同电压参数,具体请旺旺私聊!
