勇竹星推挽升压直流单电压转正负电压600W隔离LLC功放开关电源

本店价:¥188.00

市场价:¥188.00
会员购买享有折扣

会员价格

会员等级 会员价格
普通用户 ¥188.00
批量下单 ¥188.00
已售出 2 件|0 人评价

规格参数

产品名称 : 勇竹星推挽升压直流单电压转正负电压600W隔离LLC功放开关电源
产品品牌 : 勇竹星

产品介绍

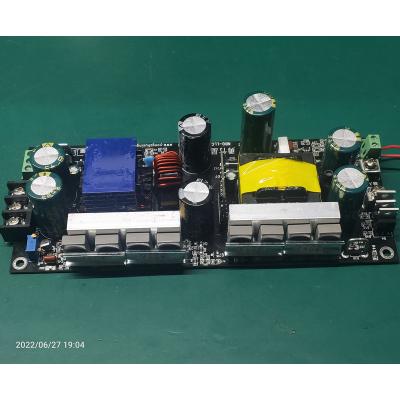

勇竹星DC升压LLC 600W 单电源转双电源带辅助电源

前级12V推挽升压到345V高压,这里限压345V,限流2A

后面带LLC开关电源将DC345V降低为合适参数的主电压

辅助电压  ±12V 0.5A输出 ,方便给功放前级供电改造用主电压与辅助电压完全隔离

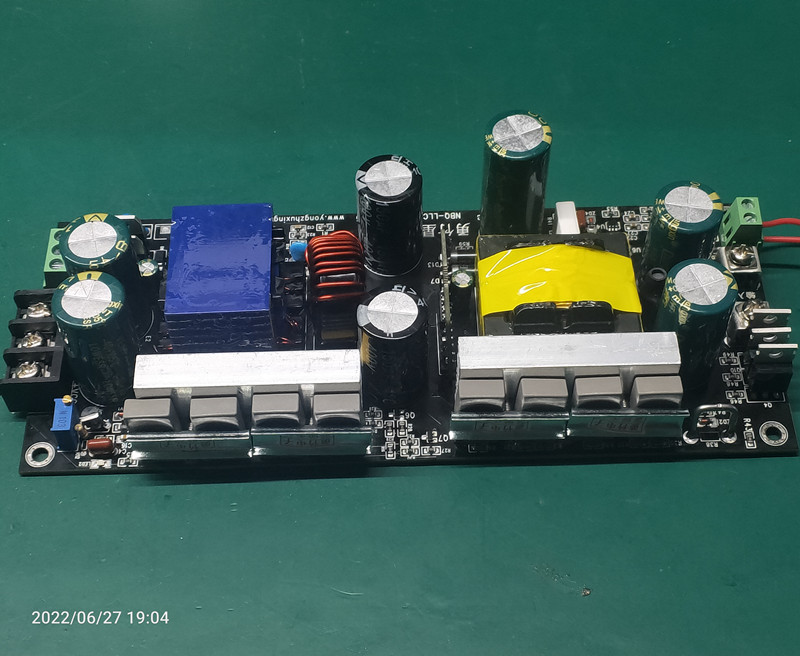

输入端正极旁边2PIN绿色端子,接汽车点火开关,这里接通的时候打开电源,断开的时候关闭电源,图片上那个红线就是开机线!

 主电压输出可以按要求定制各种电压参数,需要更大功率的话选择1200W的开关电源

适合驱动双电源数字功放或者其它双电源功放板,完美解决市面双电源功放板配套问题,高转换效率,低纹波! 做工精细,元器件选择保持一贯的知名品牌,创新独到的新款电路构思,欢迎代理承销我们的产品!

尺寸:200.6*83.9*45mm

最大输出功率600W(Max output power),注意这个功率对于功放板非常有意义,并非额定,所谓额定功率是指可以连续工作的最大功率,实际上主流的D类或者乙类功放用途(甲类除外)只是波峰的时候音乐节奏感快的时候耗电比较大,在音乐低谷或者音乐节奏感慢的时候耗电就下来了,功放开关电源更看重的是动态输出功率、动态响应速度、纹波抑制等,这个设计与其它纯阻性负载是有一定的差异的,正常用户听音乐一辈子也不会遇到一直听汽车鸣笛一样长音最大声的,没有人的耳朵可以承受,也不可能像极个别爱好者那样一直用一个正弦波连续输入,输出带一个带一个大功率电阻的,这个本来就是一个变态的测试方法,这样测试是不规范的,如果温控触发灵敏点幸运点就是热保护关机,如果温控反应慢一点,则有可能造成元件器过热损坏,所以请注意正确地操作方式!

如果连续带载200-300W以上建议加风扇通风对着电感和开关变压器及散热器吹风,不建议用于连续带载400W以上的场合,如果需要用于其它用途的请旺旺联系客服购买其它类型的开关电源,设计场合不同,散热器以及变压器参数等都有所区别的!并非看起来参数差不多就可以完全代替!

拍时候请选择清楚电压参数,空载情况下输出电压有点跳动属于正常现象,这是空载芯片工作在间歇通电模式,这完全属于正常现象,带个10瓦左右假负载即可,设计方肯定是知道这个情况的,因为任何功放板待机基本都有10瓦左右的耗电的,如果加个假负载的话,除了能满足部分心理强迫症患者以外,根本没有其它用处,只会增加发热、降低效率!

另外空载的时候正负电压有一定误差属于正常现象,过于较真的强迫症患者慎拍,因为开关电源稳压是以控制+VCC这一路的,这一路相比-VCC仅仅增加了光耦431等元件耗电,因为-VCC没有其它耗电的,所以-VCC滤波电容的两端电压为峰值虚电,虽然板子上有加一个泄放电阻,但是不可能针对所有输出电压,有那么一点点偏差丝毫不影响使用的,原因就是这个,懂的人自然懂,不要过于较真这个!万一看了这段描述你还是有强迫症的人,请你在-VCC对地之间加个泄放电阻即可,例如10K 33K等等,实验决定加到合适阻值的电阻的时候正负电压你觉得满意了为止!说实话强迫症患者且又啰嗦的客户真的很怕遇到这样的,没事找事咨询个没完没了的已经被我拉黑一个客户了,烦透了都!

辅助电源:正负12V 0.5A(主电压和辅助电压不共地,完全隔离)开关电源控制主电压为主的,主电压必须要带一定负载的情况下用辅助电压,如果主电压空载,芯片认为开关电源输出电压到了就要关闭芯片,不可以只用辅助部分而不用主电压。

转换效率:90%(输出主电压越高的时候效率越高)

纹波:峰值0.3%左右(测试纹波要用同轴电缆,外层地线越短影响越小,用示波器探头测试数值会偏大,因为探头地线长了有影响数值偏差),按纹波平均值的话,万分之二左右,这个指标已经非常漂亮了!完美替代笨重的环牛!

功放用途的开关电源的散热要求是按照功放的实际特性设计的,因为正常听音乐不可能听类似汽车鸣笛一样的长音不断,只有音量最大声节奏感最快的时候耗电量最大,在音乐间隙和低谷的时候,就回到静态功耗了,所以这个可以很小的散热片,禁止用于连续负载的非功放的场合,不要把这个用来当工业电源,各自用途不同的!因为每个用户环境温度不同、所听音乐节奏不同且开音量大小不同,所以每个人感觉电源的温升是不同的,只要使用中感觉电感、变压器、散热片温度较高的时候,请加风扇通风散热!



主电源输出可以按要求定制电压,辅助电压不可以改变

产品不断在更新改版,所以宝贝图片仅供参考,以实物为准,介意的慎拍!

由于每种不同的参数会用到不同耐压的元器件,所以实物会和图片有所不同的,加上每批次来料的部分原料的外观颜色会有一些不同,但是参数一样,不影响使用,特别介意的慎拍!

拍的时候留言备注输出电压参数!



注意:此产品属于定制,基本是按买家拍下的订单制作参数,付款后我们这边就会安排生产,不可以无理由退货,如果因为各种原因导致买家单方面取消造成退货的话,需要扣除人工费用80元,拍下表示接受此条款!

所以拍前请考虑清楚!因为定制品属于不可逆转,大米已经煮成熟饭了,你说我不想要了,找人家退货还连运费一起退的话,谁还陪你玩?那可能又有人说,那有问题也不能退吗?要看是什么问题了,是买家买之前没交代清楚,后面又出尔反尔造成的问题呢?还是商品万一出现问题的时候,卖家不给你处理或者说卖家无法解决呢?20多年研发经验,我可以100%的确定只要你是真的抱着来买东西的态度来,一定可以按你参数要求做出来你要的产品出来,当然我也不排除买家在使用过程中有可能会遇到各种问题,我们也会尽力去协助买家去处理问题,希望买家在遇到问题的时候首先想到应该是解决问题,而并不是一遇到点事,不开心就要退货退款,当你的诉求由解决问题转成单一退货退款的诉求那一刻开始,你的人品就令人怀疑,你把卖家置于何地?你定的东西,不开心就甩锅给卖家,以后谁敢再信任你预定任何产品?大家要感恩现在遇到好的时代,零售工厂也能按要求个性化生产,该是一件多么幸福的事情,这放在多年以前简直想都不敢想!
