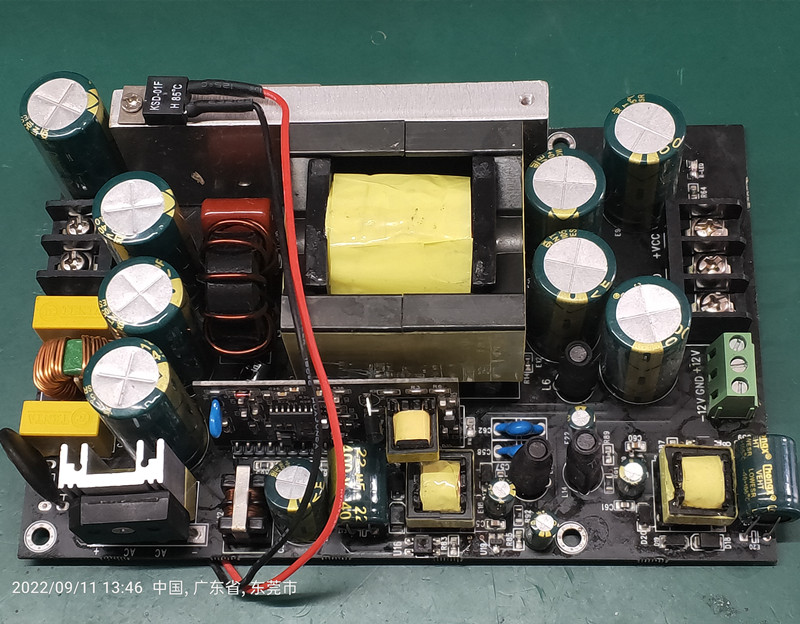

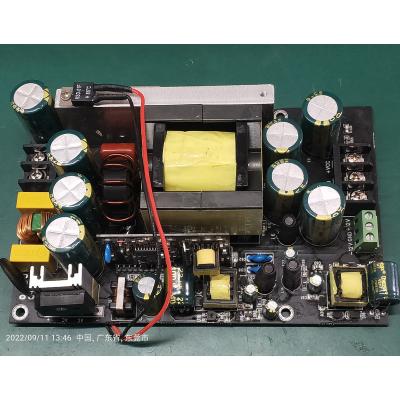

勇竹星1200W功放开关电源谐振半桥开关电源双电压±80V辅助±12V

勇竹星1200瓦LLC功放开关电源

输入电压:AC200-240V 50/60HZ

输出电压：主电压默认±80v   辅助电压±12V 1A

最大输出功率1200W(Max output power),注意这个功率对于功放板非常有意义，并非额定，所谓额定功率是指可以连续工作的最大功率，实际上主流的D类或者乙类功放用途（甲类除外）只是波峰的时候音乐节奏感快的时候耗电比较大，在音乐低谷或者音乐节奏感慢的时候耗电就下来了，功放开关电源更看重的是动态输出功率、动态响应速度、纹波抑制等，这个设计与其它纯阻性负载是有一定的差异的，正常用户听音乐一辈子也不会遇到一直听汽车鸣笛一样长音最大声的，没有人的耳朵可以承受，也不可能像极个别爱好者那样一直用一个正弦波连续输入，输出带一个带一个大功率电阻的，这个本来就是一个变态的测试方法，这样测试是不规范的，如果温控触发灵敏点幸运点就是热保护关机，如果温控反应慢一点，则有可能造成元件器过热损坏，所以请注意正确地操作方式！

如果连续带载600-800W以上建议加风扇通风对着电感和开关变压器及散热器吹风，不建议用于连续带载1000W以上的场合，如果需要用于其它用途的请旺旺联系客服购买其它类型的开关电源，设计场合不同，散热器以及变压器参数等都有所区别的！并非看起来参数差不多就可以完全代替！

空载情况下输出电压有点跳动属于正常现象，这是空载芯片工作在间歇通电模式，这完全属于正常现象，带个10瓦左右假负载即可，设计方肯定是知道这个情况的，因为任何功放板待机基本都有10瓦左右的耗电的，如果加个假负载的话，除了能满足部分心理强迫症患者以外，根本没有其它用处，只会增加发热、降低效率！

另外空载的时候正负电压有一定误差属于正常现象，过于较真的强迫症患者慎拍，因为开关电源稳压是以控制+VCC这一路的，这一路相比-VCC仅仅增加了光耦431等元件耗电，因为-VCC没有其它耗电的，所以-VCC滤波电容的两端电压为峰值虚电，虽然板子上有加一个泄放电阻，但是不可能针对所有输出电压，有那么一点点偏差丝毫不影响使用的，原因就是这个，懂的人自然懂，不要过于较真这个！万一看了这段描述你还是有强迫症的人，请你在-VCC对地之间加个泄放电阻即可，例如10K 33K等等，实验决定加到合适阻值的电阻的时候正负电压你觉得满意了为止！说实话强迫症患者且又啰嗦的客户真的很怕遇到这样的，没事找事咨询个没完没了的已经被我拉黑一个客户了，烦透了都！

独立辅助电压±12V 1A，不受主电压影响，这个是完全独立的稳压环路！

裸板设计，四角螺丝孔中心距离板边均5mm，方便安装固定。 厚达10mm实心铝板，散热效果超好，可以按要求定制其它电压参数

尺寸：170*110*45MM，以实物为准！
