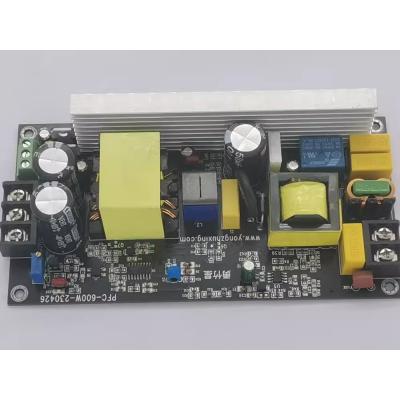

勇竹星带PFC高效率LLC功放音响开关电源600W微调±70V裸板环牛替代

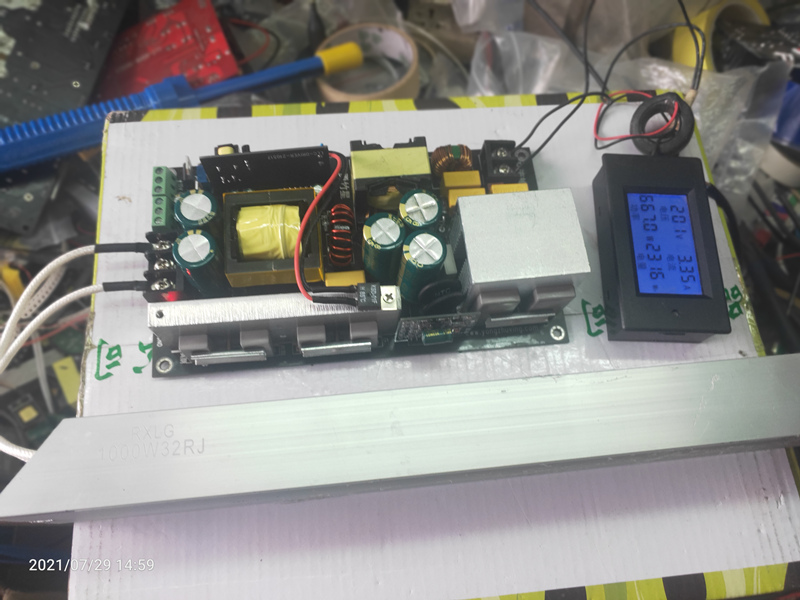

pfc功率因数满载0.993，因为功放开关电源输出电压±70v等于单140v，已经超出我们电子负载最高120v的工作电压，所以负载用32欧1000瓦大功率电阻代替的。

输入:AC100-240V 50/60HZ

输出:主电压 DC ±70V 可以小范围微调，最佳状态是最高输出电压附近

辅助电压:±12V 0.5A         ±15V 0.5A   独立12V 0.5A

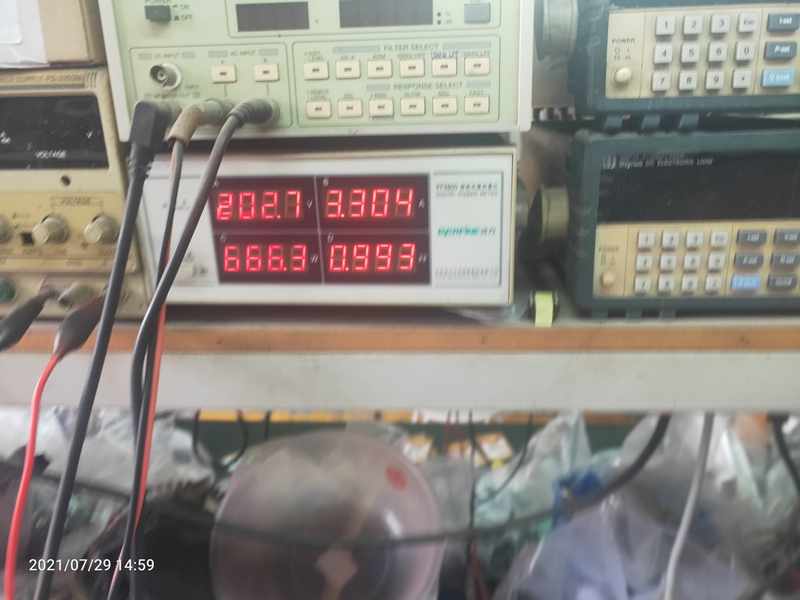

PFC功率因素：0.993

转换效率：90-95%（输出主电压越高的时候效率越高）

尺寸：189*106*43mm左右（以实物为准）

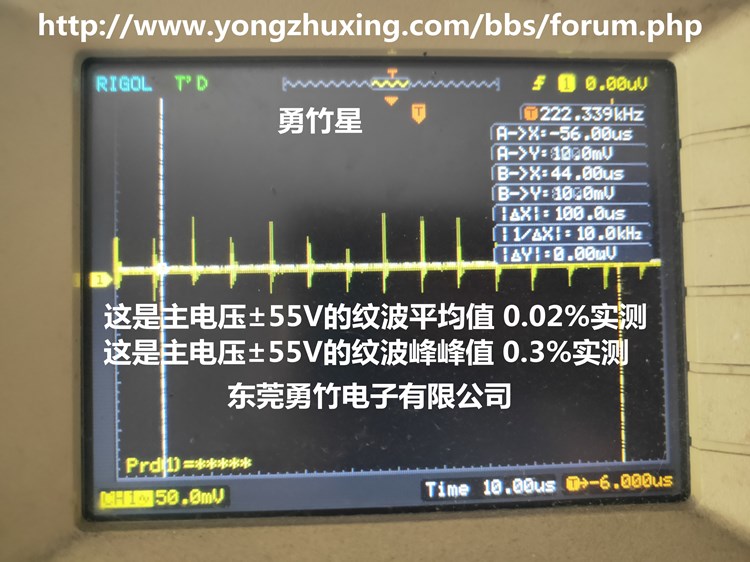

纹波：峰值0.3%左右（测试纹波要用同轴电缆，外层地线越短影响越小，用示波器探头测试数值会偏大，因为探头地线长了有影响数值偏差），按纹波平均值的话，万分之二左右，这个指标已经非常漂亮了！

电感独立，热量小一些，更加稳定，另外电压也可微调

适合驱动所有类型功放板，甲类功放板长期满载的话，需要加风扇散热！

B站视频链接地址：https://www.bilibili.com/video/BV1gL411n7tf

可以微调电压的开关电源，最高输出电压是其最佳状态，调低电压的时候，如果负载比较轻的时候，容易导致开关电源从定脉宽模式进入间歇模式，间歇模式必然会导致脉宽的改变，如果有些功放板噪声抑制不佳的话，就容易导致静态噪声，解决方案其实很简单，在输出+VCC与地之间加一个假负载，例如搞一个大功率水泥电阻，具体加到多少改善实验决定，因为不同的板子会有所不同，配套功放板的最高工作电压必须低于开关电源最高输出电压的90%，那么开关电源在最高电压输出的情况下，静态时波形是最干净的，这一点希望各位朋友选择电源电压的时候要留意！不清楚怎么选择的可以查看我们论坛相关帖子里面写的如何给功放板选择合适的开关电源等内容。

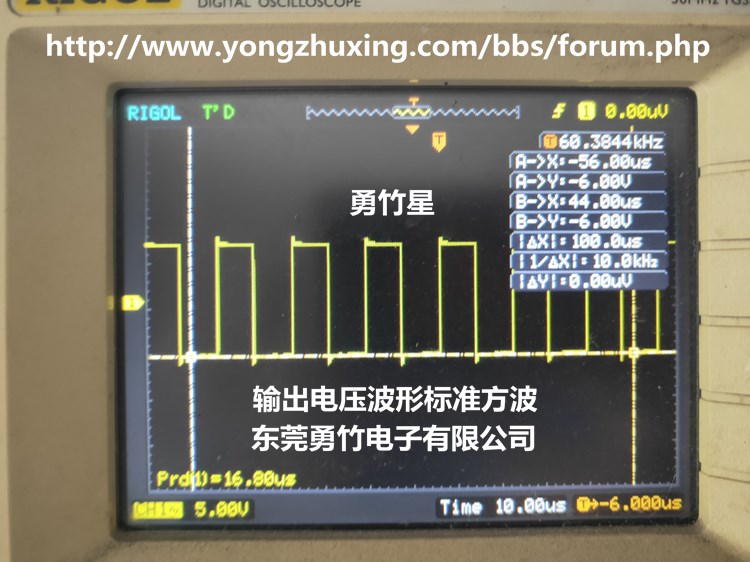

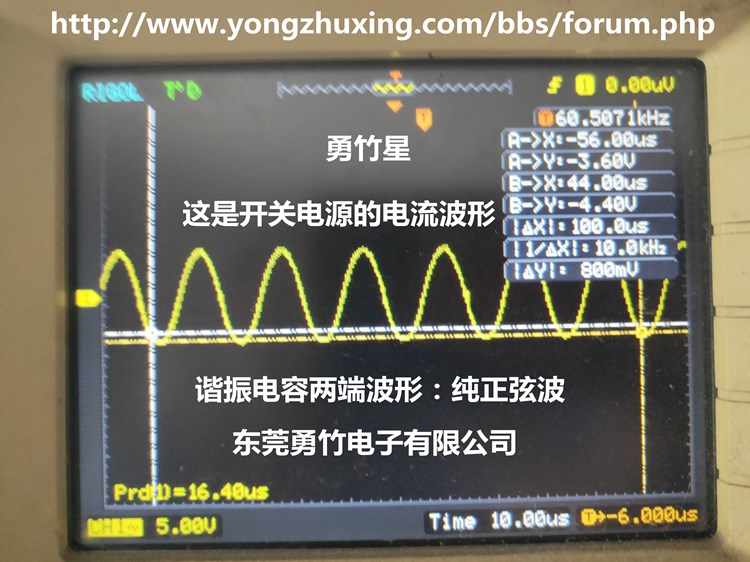

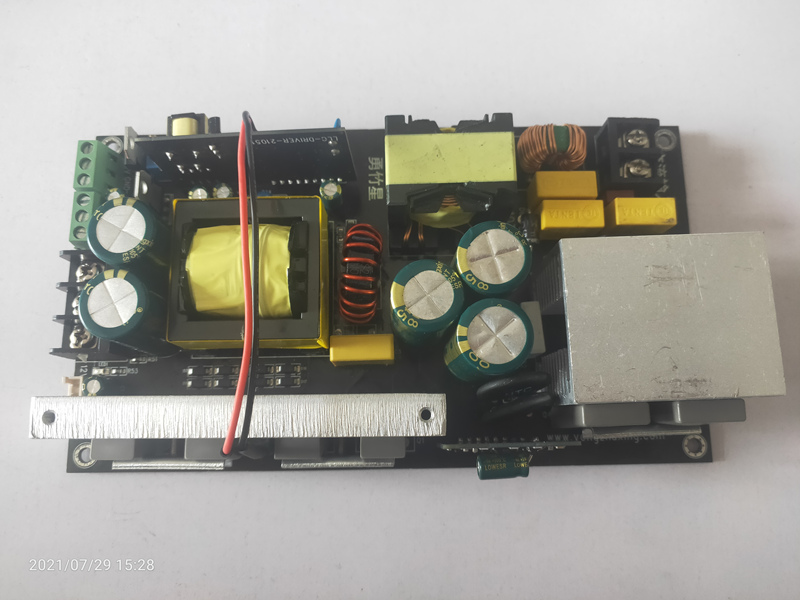

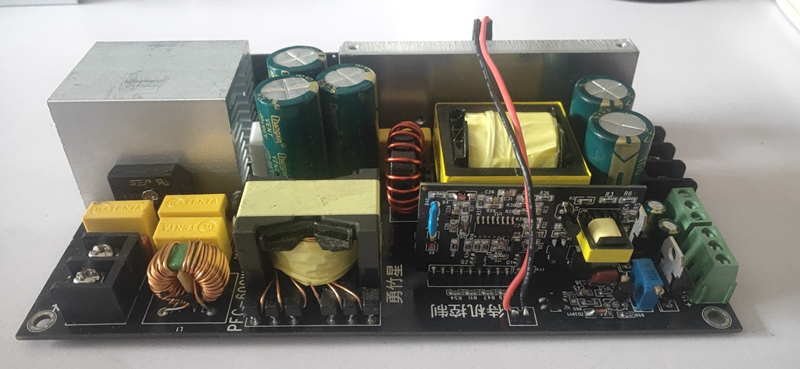

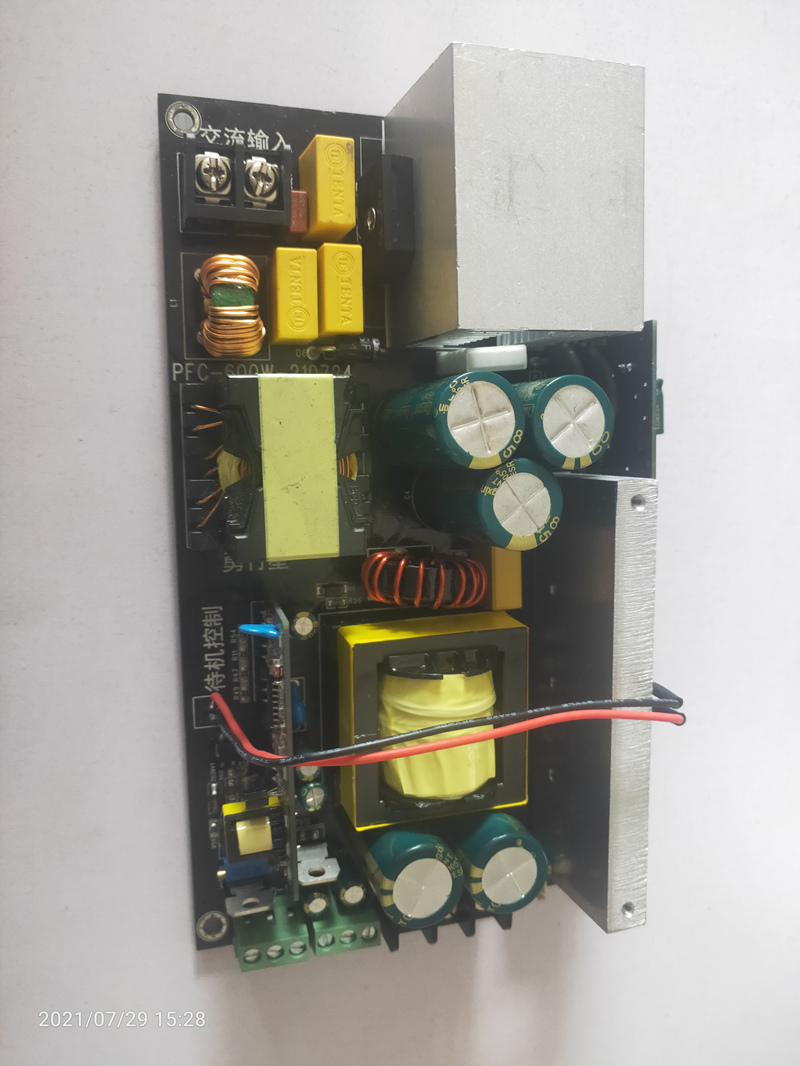

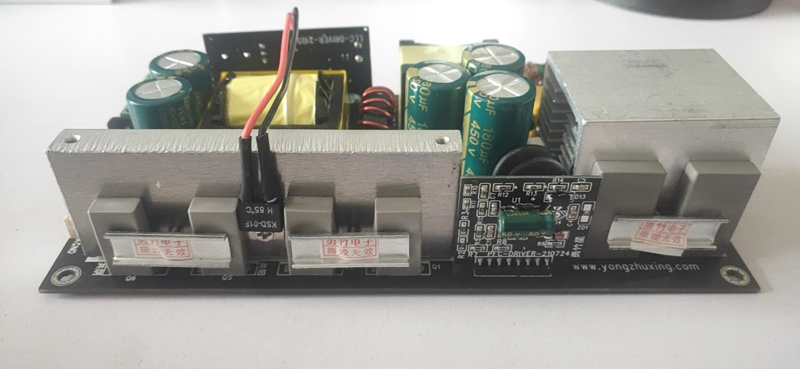

LLC控制板和pfc部分各自独立用一块小板，元器件朝外面，方便测试电压或者波形，也方便维修调试，pfc部分桥堆、开关管、整流二极管共用门字形散热器，连续负载的场合方便加40*40mm风扇，DC~DC部分采取实心10mm厚度铝散热片，散热片管子朝外方便拆装，中间装有85度温控开关，当散热片温度超出85度的时候关闭芯片输出。
