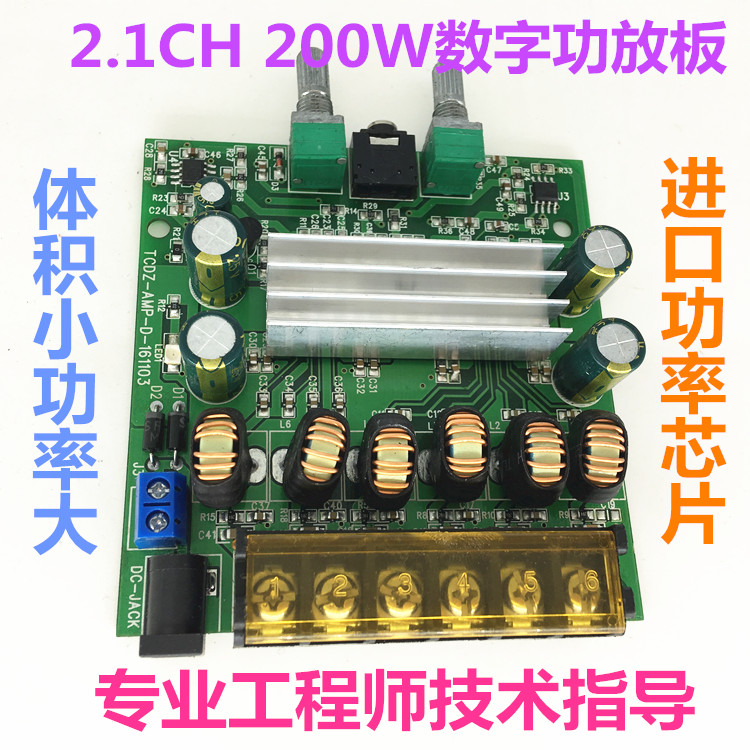

2.1声道200W数字功放Class-D高效率Hi-Fi高保真低噪声，品牌电容

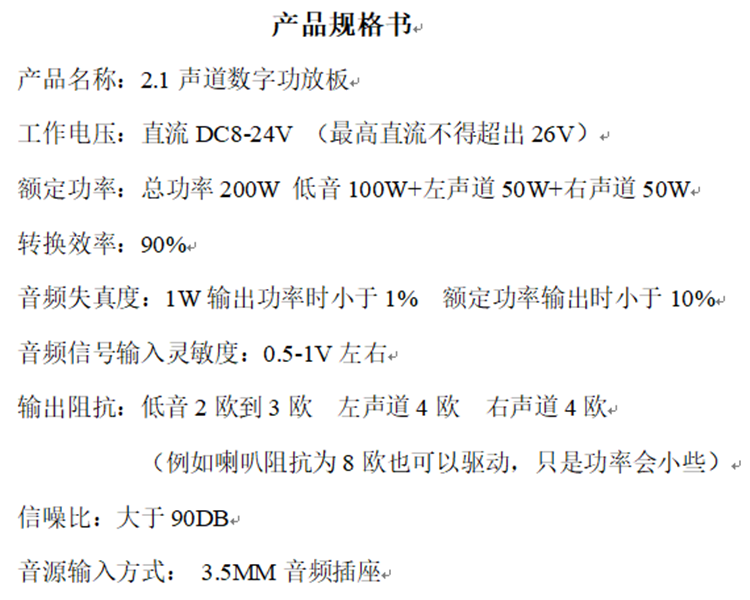

低音最大100W，左右声道各50W，功率总最大200W

尺寸：长92mm 宽85.7mm 高20mm

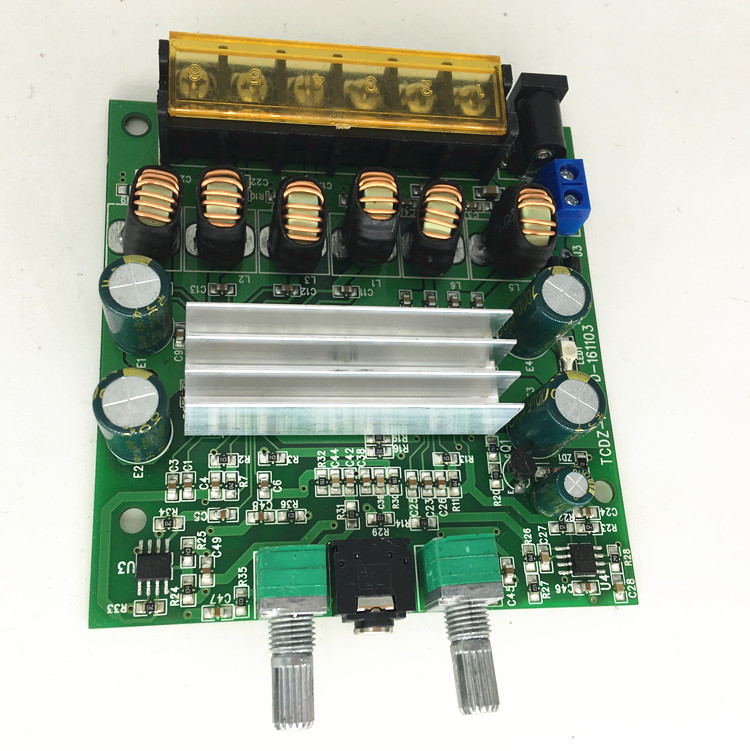

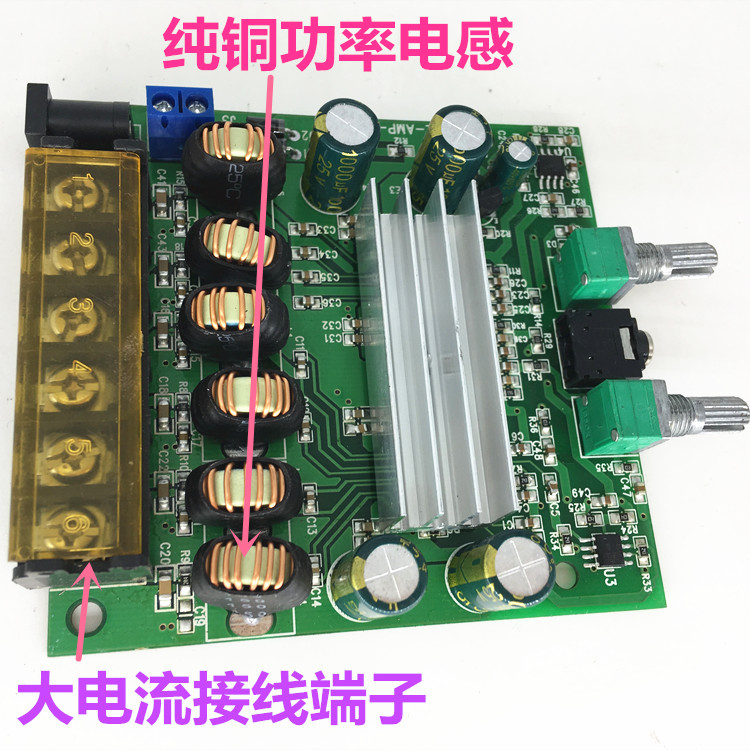

功放芯片选用进口专用功放IC，功率电感采用大功率屏蔽电感，几乎没有背景噪声，高转换效率，所以只需很小的散热片就能满足散热要求！ 电源滤波电解电容采取绿宝石品牌，长寿命低损耗！ 单电源供电设计，DC6-26V宽范围供电，用途广泛，适合车载音响升级，无源音箱升级有源音箱等场合！ 输出采取大功率接线端子，适合接更粗的喇叭线，保证音频损耗降到最低！ 板带DC插座+接线端子两种输入供电方式，带电源输入正负极反接保护！ 板载设计通电LED灯光指示，使用更方便！ 板载立体声输入标准接口，适合手机或者其它音频播放器和电脑声卡等音源的输入！ 板载单独低音音量调节电位器和左右声道音量电位器，音量调节更加方便!

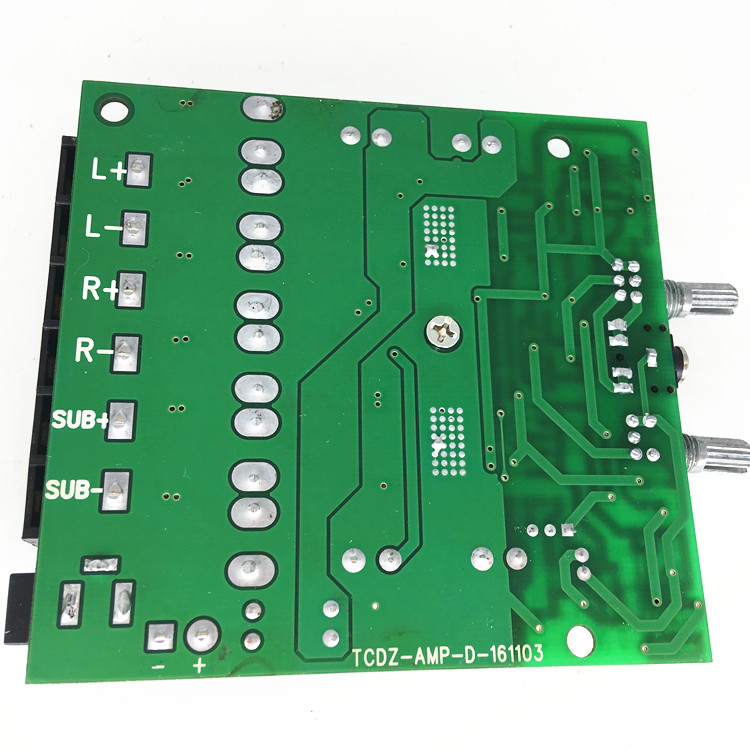

板上印刷TCDZ-AMP-161103字样，老客户都应该知道TCDZ是天聪电子的每一个字的第一个拼音字母，这个是独立自主研发的标志！

注意事项：

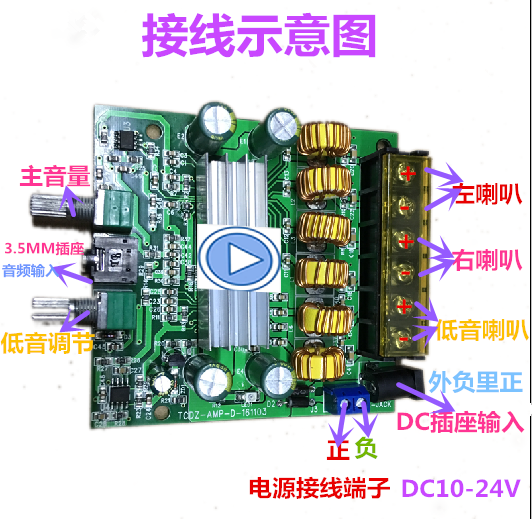

1.由于数字功放电路不同于模拟功放，3路喇叭输出是各自完全独立的正负端子，不可以公用地线，更不可以和电源负极共用，否则会导致芯片损坏或者不工作！

2.电源适合用电瓶或者低纹波的开关电源，最高电压最好是不要超过26V，对功率要求比较大的建议用24V，若平时音量开的不大，12V输入的也可以，只是最大功率略低！

3.电源输入不可以接交流电，若要接工频变压器例如环牛，一定要接桥式整流和滤波电路，并且滤波后的空载最高电压要低于24V，由于工频变压器是线性的随220V市电的波动而变化，所以不建议工频变压器！

4.请使用大功率喇叭为好，禁止用此功放驱动小喇叭，否则强大的输出功率可能会造成小喇叭损坏，若一定要接功率比较小的喇叭，请尽量调低音量！ 另外，本店有贴片好阻容元器件的半成品板子出售，以供给喜欢动手DIY的玩家！

5.足功率输出的推荐配置：电源24V 8A-10A开关电源  低音喇叭：2欧 100W 左右声道喇叭 4欧 50W,如果喇叭阻抗高或者供电电压低，输出功率会稍低，但是不影响音质！

如果是24V车载用的话，因为汽车发电机电压电压可能会超出26V，所以需要外接自动升降压模块，查看这个购买链接，拍时候留言备注配套功放板使用，可以把电压调节到恒压20V位置！

产品清单:

就是主图图片上裸板一个，不包含别的任何配件！

备注：一套好的音响设备需要多方面配合才有很好的综合效果，所以功放板配套的其它配件也很重要，例如音质还原影响极大的喇叭品质，音箱箱体设计，音源声音品质，信号线屏蔽效果差也会影响音质，还有配套的开关电源，好的开关电源可以保证充足的电量供应，滤波良好的电源可以降低噪声！不要收到货后不问青红皂白就怀疑功放板问题，有不清楚的可以咨询！
